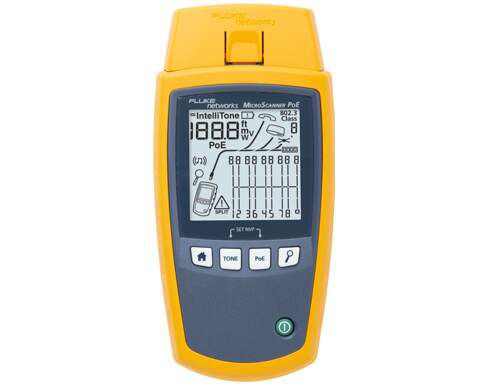

Capacidades do MicroScanner PoE:
A série MicroScanner apresenta:
Teste de verificação otimizado
A série MicroScannerTM Cable Verifier simplifica o teste de cabos de voz, dados e vídeo. Ele começa pegando os resultados de quatro modalidades de teste diferentes e os mostra de uma vez só - mapeamento de fios gráfico, comprimentos dos pares, distância até a falha, identificação do cabo e dispositivo da extremidade. Além disso, ele dá suporte para virtualmente qualquer tipo de teste de cabo de baixa voltagem sem a necessidade de usar adaptadores estranhos. O resultado final é a redução do tempo do teste e de erro técnico. Isso torna as instalações de alta qualidade mais eficientes do que nunca.
Elimine os problemas de serviço com rapidez
Os técnicos de comunicação de hoje em dia têm mais problemas para solucionar do que apenas cabos. Eles precisam eliminar uma série de problemas potenciais nos cabos e serviços antes de determinar a causa de um problema de conectividade. A série MicroScanner Cable Verifier está equipada para responder à pergunta e reduzir o tempo de solução de problemas. Há tensão elétrica no telefone? Qual é a polaridade? Há um switch na extremidade remota? Há PoE disponível? Se o PoE estiver disponível, é suficiente para executar o meu dispositivo? O MicroScanner sabe disso, e fornece aos técnicos uma visão de alto poder para verificar os serviços mais comuns de voz, dados e vídeo da atualidade. Isso significa solução de problemas mais rápida e abrangente.
Tabela de comparação | ||
MicroScanner2 | MicroScanner PoE | |
Par trançado (RJ-11, RJ-45) | ||
Mapa de cabos | ✓ | ✓ |
Comprimento/distância até a falha | ✓ | ✓ |
Coaxial | ||
Comprimento/distância até a falha | ✓ | |
Identificação de serviços | ||
Reporta a classe de potência máxima | ✓ | |
10/100/1000BASE-T | ✓ | ✓ |
2.5GBASE-T, 5GBASE-T, 10GBASE-T | ✓ | |
PoE (Power over Ethernet) | 802.3af | 802.3af, 802.3at, 802.3bt |
Tons digitais e analógicos | ✓ | ✓ |
Identificadores remotos opcionais | ✓ | ✓ |
Especificações do MicroScanner2 e MicroScanner PoE
As especificações se aplicam a 23 ºC (73 ºF), a menos que seja definido de outra forma.
Especificações ambientais
Temperatura de operação
32°F a 113°F (0°C a 45°C)
Temperatura de armazenagem
-4°F a +140°F (-20°C a +60°C)
Umidade relativa de operação (% UR sem condensação)
90 % (50 °F a 95 °F 10 °C a 35 °C)
75 % (95 °F a 113 °F 35 °C a 45 °C)
Impacto e vibração
Aleatória, 2 g, 5 Hz-500 Hz (Classe 2)
Teste de queda de 1 m com e sem adaptador de pinagem conectado
Segurança
IEC 61010-1 3.ª edição
Altitude
4.000 m; Armazenamento: 12.000 m
EMC
IEC 61326-1
Especificações gerais
Conectores de teste
Soquete modular de 8 pinos blindado, aceita plugues modulares de 8 pinos (RJ45) e plugues modulares de 4 pinos (RJ11). MicroScanner2: Conector F para cabo coaxial.
Energia
Tipo de pilha: 2 baterias alcalinas AA (NEDA 15A, IEC LR6)
Duração da bateria: 20 horas de uso normal
Outros tipos de pilhas compatíveis: 2 fotográficas de lítio AA, NIMH, NICAD
Dimensões e peso (com baterias instaladas e adaptador de pinagem conectado)
3 pol x 6,4 pol x 1,4 pol (7,6 cm x 16,3 cm x 3,6 cm) MicroScanner2: MicroScanner PoE 10,6 onças (300 g): 10,6 onças (300 g)
Tela
LCD monocromático com luz de fundo
Modos de teste
Teste de cabo
Mede o comprimento, verifica a pinagem, identifica localizadores de ID remotos e detecta portas Ethernet. O MicroScanner PoE também exibe a informação HIGH Ω (alto Ω), quando a resistência do cabo for maior que 12,5 Ω. Exibe os resultados em uma única tela.
Tom
Gera a sinalização de tons do Intellitone™ e de tons analógicos normais
PoE
MicroScanner2: Averigua e detecta a presença de dispositivos MicroScanner PoE (Power over Ethernet) compatíveis com 802.3af: Averigua e detecta a presença de dispositivos PoE compatíveis com 802.3af, at, bt e o UPOE da Cisco (Universal Power over Ethernet)
Especificações de desempenho
Tipos de cabos testados
Par trançado: UTP, FTP, SSTP
Coaxial (MicroScanner2): 75 Ω, 50 Ω, 93 Ω
Teste de comprimento
Faixa: 460 m (1500 pés)
Resolução: 0,3 m (1 pé)
Precisão típica: ± 4% ou 0,6 m (2 pés) o que for maior. A incerteza da NVP representa um erro adicional.
Calibração: NVP ajustável pelo usuário para cabo por par trançado ou coaxial (MicroScanner2). Consegue determinar a NVP real pelo comprimento de cabo informado.
Teste de pinagem
Detecta falhas em cabos unitários, curtos, mal instalados, pares divididos e até sete IDs de adaptadores de extremidade. A pinagem é desenhada em comprimento proporcional para indicar visualmente o local aproximado das falhas.
Detecção de porta Ethernet
MicroScanner2: Detecta a velocidade divulgada das portas Ethernet 802,3 com velocidades de 10 Mbps, 100 Mbps, e 1 Gbps. MicroScanner PoE: Detecta a velocidade divulgada das portas Ethernet 802,3 com velocidades de 10 Mbps, 100 Mbps, 1 Gbps, 2,5 Gbps, 5 Gbps, e 10 Gbps.
Gerador de tons
Suporta geração de tons e pinagem de cabos com uma sonda digital IntelliTone™ da Fluke Networks . Gera quatro tons compatíveis com as sondas analógicas comuns. O recurso SmartTone™ fornece identificação positiva dos feixes de cabos ao usar um IntelliTone ou uma sonda analógica.
