Principais recursos

As 772 e 773 vão para além das capacidades da popular pinça amperimétrica 771 mA. Agora basta decidir que modelo o ajudará a poupar o máximo de tempo.

Características dos modelos Fluke 771, 772 e 773:

 A melhor precisão na respectiva classe: 0,2%  Resolução e sensibilidade de 0,01 mA

 Meça sinais de 4 a 20 mA sem "interromper o loop"

 Medição de sinais mA em PLCs e entradas/saídas analógicas de sistemas de controlo

 Display duplo retroiluminado com a medição de mA e a percentagem de alcance de 4 a 20 mA (771, 772 e 773)  O foco para medição ilumina cabos de visibilidade difícil em compartimentos escuros

 Pinça amovível com cabo de extensão para medições em espaços apertados

 Permite medir sinais de 10 a 50 mA em sistemas de controlo mais antigos, usando a gama de 99,9 mA  Altera automaticamente a saída de 4 a 20 mA para efectuar testes remotos

 Definições de poupança de energia, função de desligar automático, desactivação da retroiluminação para aumentar a vida útil da pilha

 A função de retenção captura e apresenta as medições variáveis

772 e 773 acrescentam:

  Permitem medir sinais de 4 a 20 mA com medição dentro do circuito

  Medição dentro do circuito simultânea mA com potência de loop de 24V para ligar e testar transmissores

Detecção de sinais de 4 a 20 mA para testar entradas/saídas analógicas de sistemas de controlo ou I/Ps Rampa linear de saída mA ou saída escalonada de 25%

Altera automaticamente a saída de 4 a 20 mA para efectuar testes remotos

A 773 apenas tem as seguintes características:

 medição de tensão DC para verificar as fontes de alimentação de 24V ou os sinais de tensão de entrada/saída  Detecte a saída DC para testar dispositivos de entrada que aceitam sinais de 1 a 5V ou 0 a 10V

 A saída escalada de mA permite um sinal de mA contínuo que corresponde ao sinal de 4 a 20 mA medido pela pinça mA  Permite o registo de sinal de miliamperes para um dispositivo de registo separado sem interromper o loop

 O sinal de saída mA permite um DMM de registo ou outro dispositivo para registar o sinal de 4- a 20 mA sem interromper o loop

 mA entrada/saída: meça simultaneamente o sinal mA com a pinça e detecte um sinal mA

 Aplique um sinal de entrada mA para um dispositivo e meça a respectiva saída de 4 a 20 mA com dispositivos como válvulas ou isoladores mA

 Rampa linear com saída de tensão ou saída escalonada de 25%

 Altera automaticamente a saída de tensão para testes remotos

Abaixo encontra-se uma descrição dos diferentes modelos e as suas características:

Qual é a diferença entre os modelos 77X?

Fluke 771                                  Fluke 772                                         Fluke 773

Medição de loop mA sem contacto

Detecção de avarias de loop mA integrado

Processo de detecção de avarias avançado

medir mA, mandíbula X                                                X                                                      X

medir mA, no circuito                                                    X                                                      X

Potência de loop                                                            X                                                      X

Fonte mA                                                                       X                                                      X

Medição CCV                                                                                                                        X

Fonte CCV                                                                                                                             X

Saída escalada mA                                                                                                                X

entrada / saída mA                                                                                                                X

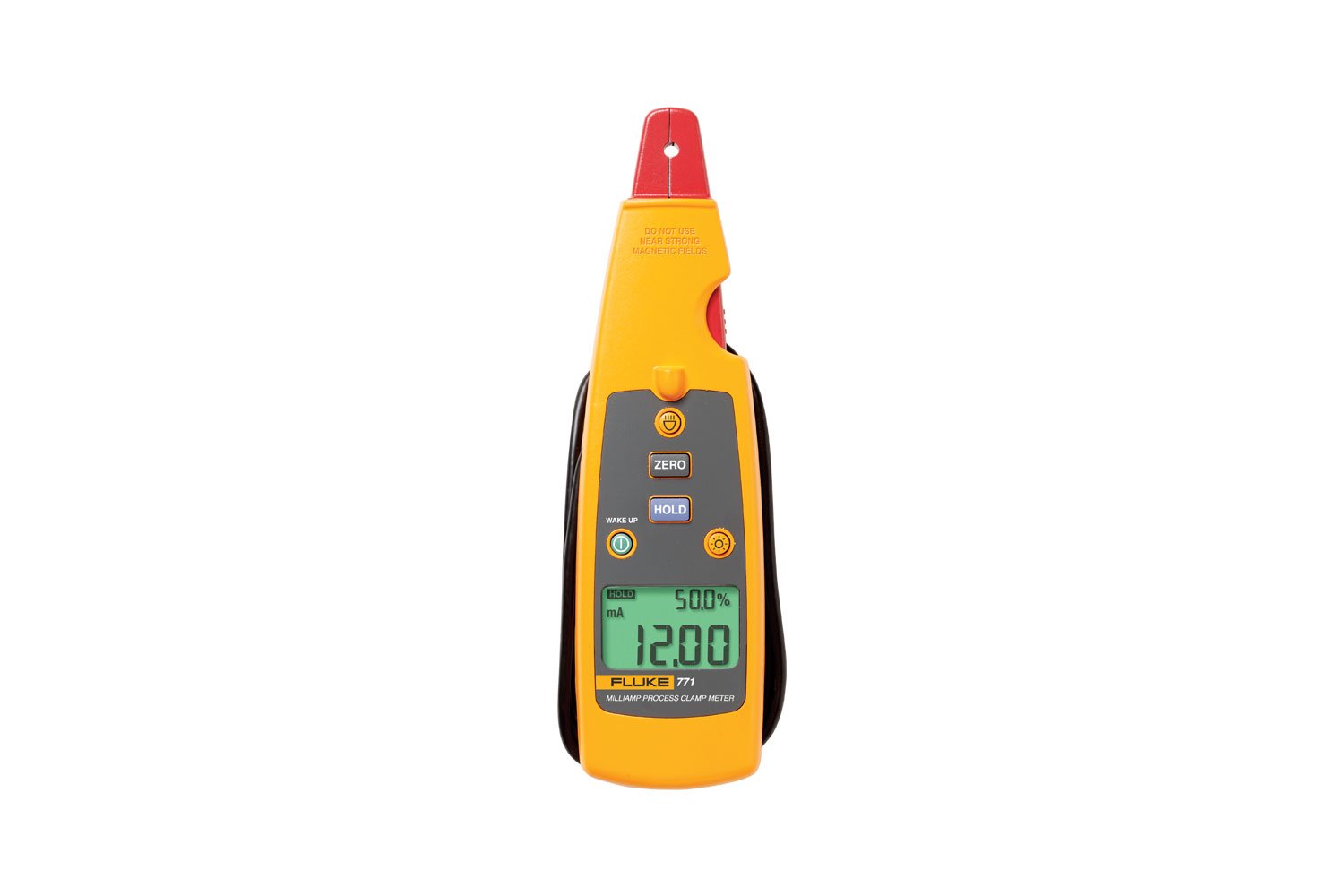

Informações gerais sobre o produto: Fluke771 – Alicate- miliamperímetro de processo

Precisa de mais tempo?

Não interrompa o loop em medições de sinal de 4-20 mA e poupe tempo.

Está a investir tempo?

 Fazer medições mA removendo um cabo e interrompendo o loop  Telefonar para a sala de controlo para isolar um loop

 Testar entrada/saída analógica numa consola

 Dispositivos de detecção de avarias com entradas e saídas mA  Reparar loops de 4-20 mA intermitentes ou irregulares

  Voltar à oficina para ir buscar ferramentas adicionais

Se precisa de mais tempo no trabalho, veja as pinças amperimétricas mA Fluke 77X. Foram concebidas para poupar tempo e dinheiro, eliminando as actividades que conduzem à perda de tempo. Agora pode detectar e reparar avarias em loops de 4-20 mA sem interromper o loop ou desligar o sistema.

Abaixo encontram-se alguns modos específicos de como as pinças amperimétricas 77X o podem ajudar:

Características da pinça amperimétrica de processo de miliamperes

Meça sinais mA em PLC e

Aplicação                                                  Como poupa tempo e dinheiro

Correlacione a indicação do processo com

entradas/saídas analógicas sem interromper o loop. (771, 772 e 773)

Mede corrente dc de nível baixo

o valor físico real

Meça sinais de saída de transmissores Mantenha e detecte problemas em

sem interromper o loop (771, 772 e 773)

equipamentos de processo e de automatização sem interromper o loop

Sem provocar quebras no processo

Pinça amovível com cabo de extensão (771, 772 e 773)

Medições em espaços apertados            Permite medições em situações difíceis

Detecte, simule e meça sinais de mA no circuito (interromper o loop) (772 e 773)

Detecte e meça VDC (apenas 773)

Confirme a medição sem contacto. Mantenha a ferramenta seguinte à mão para a resolução de problemas (detectar e simular)

Detecte avarias em dispositivos com entrada e saída de tensão.

Elimina a necessidade de voltar à oficina para ir buscar um calibrador de loop para a resolução de problemas após detectar um sinal fraco com medição sem contacto

Meça a presença da potência de loop de 24V. Meça sinais de processo de 1 a 5 ou 0 a 10V. Registos da tabela de teste

Detecte sinais de 4 a 20 mA para válvulas e

4 a 20 mA Entrada/saída (apenas 773) Detecção e medição de dois canais

mA para a detecção de avarias

condicionadores de sinal mA e meça simultaneamente sinais de saída de posicionamento de 4 a 20 mA.

Saída escalada de 4 a 20 mA (apenas 773)

Fonte de alimentação de loop (772 e 773)

Display duplo retroiluminado com a

A saída escalada mA permite uma saída de sinal mA representativa do valor mA medido

Ligue um transmissor

Ligue um DMM de registo e registe o sinal de mA sem interromper o loop

Substitua o teste da fonte de alimentação de loop de 24V instalado. Ligue um transmissor e meça o respectivo sinal de saída mA para a detecção de avarias.

medição de mA e a percentagem de alcance de 4 a 20 mA (771, 772 e 773)

Apresentação clara de medições             Permite a avaliação rápida da medição

Foco para medição (771, 772 e 773)       Ilumina cabos de visibilidade difícil

em compartimentos escuros

O processo de medição é mais fácil e rápido

Medir até 99,9 mA de gama sem contacto (771, 772 e 773)

Função de desligar automaticamente

Vasta gama de medições                        Mede sinais de 10 a 50 mA em sistemas de

controlo mais antigos

Após 15 minutos e 2 minutos, a

(771, 772 e 773)

retroiluminação e a projecção desligam-se automaticamente

Poupa a pilha

Especificações: Fluke771 – Alicate-miliamperímetro de processo
